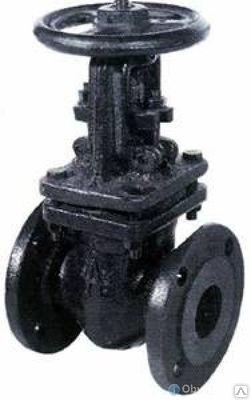

Задвижка чугунная 30ч6бр

Задвижки клиновые с невыдвижным шпинделем фланцевые чугунные на ру = 10 кгс/см2 (табл. 11.32). Условное обозначение 30ч47бр. Назначение  для трубопроводов, транспортирующих воду при температуре до 100° С. Технические требования обусловлены ГОСТ 5762—65. Задвижки присоединяются к трубопроводу при помощи фланцев с размерами по ГОСТ 1235—67. Управление задвижками производится вручную при помощи маховика. Имеется указатель положения затвора. Задвижки устанавливаются на трубопроводе в любом рабочем положении. Корпус, крышка и клин изготовляются из чугуна, прокладка — из паронита, набивка сальника — из пропитанной пеньки. Уплотнение затвора обеспечивается латунными уплотнительными кольцами в. корпусе и в клине. На прочность задвижки испытываются при пробном давлении = 15 кгс/см2. Допустимо рабочее давление при рабочей температуре среды . При испытаниях на" герметичность затвора задвижки должны соответствовать требованиям III класса по ГОСТ 9544—60.

Технические характеристики:

* Давление условное Ру кгс/кв. см: 10 кгс/кв. см (1,0МПа)
* Температура рабочей среды, не более: + 225 °С
* Рабочая среда: вода, пар
* Тип присоединения: фланцевое с присоединительными размерами по ГОСТ12815-80
* Класс герметичности по ГОСТ 9544-93: «D"
* Материал корпуса: чугун
* Материал уплотнения затвора: латунь

Задвижка чугунная 30ч6бр параллельная двухдисковая с выдвижным шпинделем с органом ручного управления 30ч6бр- PN 1,0 МПа (10 кгс/см2) DN 50- 80- 100- 150- 200- 250- 300- 400- 500 мм предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды и пара при температуре до +225 °С, нефти и масел при температуре до +90 °С, бензольных углеводородов при температуре до +200 °С, фенолятов, растворов щелочей, каменноугольных масел, смол, надсмольных вод при температуре до +225 °С. Климатические условия эксплуатации и места установки по ГОСТ 15150–69, исполнение У1- У2 для умеренного климата, t от 40 до +40°С.

Задвижка чугунная 30ч6бр обеспечивает герметичность в затворе по классу «С"- «Д" ГОСТ 9544–93. Задвижки 30ч6бр изготовлены на различных заводах производителях, по конструкции и техническим характеристикам не отличаются друг от друга, но имеют отличия по номеру черте жа, принятому на заводе ГИФШ 491515.002- ГЛ 16003- ЗП.1251- ЛШТИ. 492525.001- УЮИС- КЕИЖ 4915- Е 1438. Присоединительные фланцы – по ГОСТ 12817–80 на РУ 1,0 МПа (10 кгс/см2). Уплотнительные поверхности и присоединительные размеры фланцев – по ГОСТ 12815–80, исполнение 1, ряд 2.Ответные фланцы по ГОСТ 1282080 на PN 1,0 МПа (10 кгс/см2). Строительная длина по ГОСТ 3706–93.

Применение и эксплуатация:
Задвижки 30ч6бр изготавливаются с латунными уплотнительными кольцами, ввальцованными в корпус и диски.Задвижка с условным проходом DN 400- 500 мм на крышке имеет пробку, которая служит для выпуска воздуха и заливки воды при испытании задвижки.
Рабочее положение – любое.
Направление подачи среды – любое. Рабочее положение затвора – полностью «открыто" или полностью «закрыто".

30ч6бр

Диски в 30ч6бр перемещаются по направляющим в корпусе. Между крышкой и корпусом установлена паронитовая прокладка. Для предупреждения прохода среды между крышкой и шпинделем помещается набивка, которая поддерживается сальником с помо щью двух анкерных болтов. В качестве сальниковой набивки используется асбестовый шнур, пропитанный графитовой смазкой.

Срок эксплуатации задвижек 30ч6бр – 18 месяцев со дня ввода эксплуатацию при условии надлежащего хранения и соблюдения потребителем требований по монтажу и эксплуатации. Гарантии не распространяются на сменные детали арматуры, требующие периодической замены или притирки, срок службы которых зависит от условий эксплуатации. Гарантийная наработка – от 200 до 400 циклов в пределах гарантийного срока эксплуатации. Использование задвижки 30ч6бр в качестве регулирующей арматуры не допускается. При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное в задвижке 30ч6бр в поступательное движение шпинделя. Шпиндель с дисками опускается, клин раздвигает диски и происходит закрытие задвижки.
Технические характеристики:

Характеристики Показатель
Давление номинальное, РN, МПа (кгс/см2) 1,0 (10)
Рабочая среда нефть, масло, вода и другие жидкие среды
нейтральные к материалам корпуса и деталям
соприкасающимся с рабочей средой
Температура рабочей среды не более, t °С +225
Температура окружающей среды, t °С от -30 до +40
Класс герметичности по ГОСТ 9544–93 С- Д
Присоединение к трубопроводу фланцевое
